微電網能夠充分促進可再生能源的大規模接入，實現對本地負荷高可靠供給，使傳統電網向智能電網過渡，且已得到長足發展。微電網既可以運行于并網模式也可以運行于孤島模式，當微電網運行于孤島模式時，由于沒有大電網的支撐，系統中源電力電子裝備與負荷電力電子裝備間強交互耦合，易發生高頻振蕩等穩定性問題，嚴重影響到孤島微電網的安全穩定運行。

抑制電力電子系統振蕩問題的方法主要分為兩種：無源阻尼法和有源阻尼法。無源阻尼法是在電力電子系統中加入無源阻尼支路，抑制系統中存在的諧振尖峰，從而保證了系統的穩定，但是該方法會帶來額外的功率損耗，降低系統效率。

有源阻尼法是通過電壓或電流反饋控制，等效地在系統中增加并聯或串聯的阻尼支路，從而調節源變換器的輸出阻抗或負荷變換器的輸入阻抗，使得級聯系統的等效環路增益滿足Nyquist穩定性判據，該虛擬阻尼支路不會引入額外的功率損耗。有學者提出有源阻尼法是解決直流系統中的振蕩問題，由于交流和直流系統中變換器的拓?fù)渑c控制器的差異，該方法難以直接應用到孤島微電網系統中。

• 針對交流系統的振蕩問題，有學者提出了四種不同形式的虛擬電阻控制，等效地在脈寬調制（Pulse Width Modulation, PWM）逆變器的LC輸出濾波器上串聯或者并聯電阻，可有效抑制系統振蕩。
• 有學者分析了基于電容電流反饋的有源阻尼控制，并給出了相應的控制參數設計方法。
• 有學者對比分析了不間斷電源（Uninterrupted Power Supply, UPS）逆變系統采用單環電壓控制、有源阻尼電壓控制和帶前饋的有源阻尼控制三種不同控制方式的控制性能。其中，帶前饋的有源阻尼控制不僅能夠有效抑制振蕩，還能減小有源阻尼帶來的控制相位滯后。但研究的對象都是單相或三相的并網逆變器系統，抑制的主要是強網與逆變器之間的振蕩問題。
• 有學者考慮了數字控制延遲的影響，提出了基于電容電流反饋的有源阻尼控制的參數設計方法，可提高系統振蕩抑制性能，但僅分析和解決PWM逆變器在空載下或帶線性負荷下的穩定性問題。而孤島微電網系統中的源和負荷都是電力電子裝備，傳統的雙環控制策略已難以抑制該系統中振蕩問題。

針對所研究的孤島微電網系統，需要建立孤島微電網中的源PWM逆變器和負荷PWM整流器的序阻抗模型。但是在現有的研究中，所建立的均是單一并網逆變器的正負序阻抗模型，而對三相離網逆變器的正負序阻抗建模還未見報道。目前采用諧波線性化方法對一個孤島離網系統的正、負序阻抗進行建模也未見報道。而且，在正、負序阻抗視角下，對三相離網逆變器和負荷整流器進行交互穩定性分析更是少有研究。

國家電能變換與控制工程技術研究中心的研究人員，采用諧波線性化方法，建立了三相離網源PWM逆變器正負序阻抗模型，在已有的整流器阻抗模型研究基礎上，對比分析了系統中源PWM逆變器的輸出序阻抗特性和負荷PWM整流器的輸入序阻抗特性，且分析兩者在系統中的交互穩定，并加入阻抗重構控制來修正所建立的三相離網源PWM逆變器模型，使其擁有優良的輸出阻抗特性。

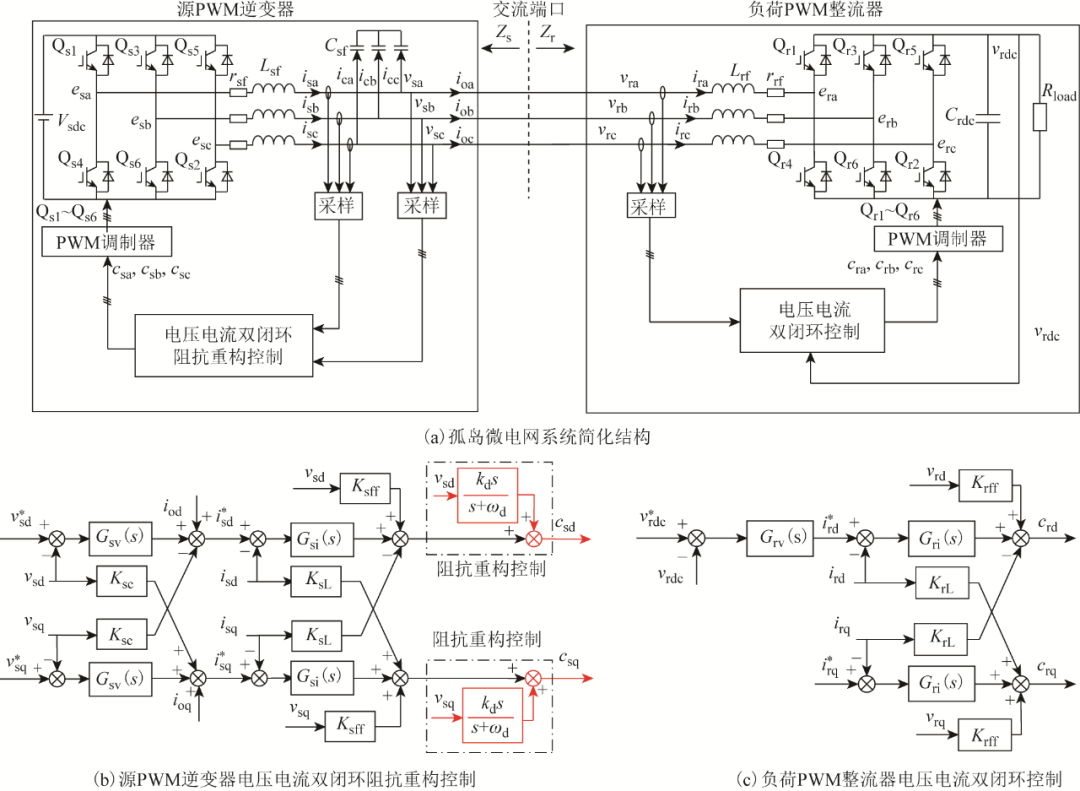

圖1 孤島微電網系統簡化結構及控制框圖

然后，基于所建序阻抗模型和Nyquist穩定判據分析負荷類型、負荷功率大小對孤島微電網系統穩定性的影響，揭示了源PWM逆變器與負荷PWM整流器交互發生高頻振蕩的本質原因：在高頻處，源PWM逆變器的容性輸出阻抗與負荷PWM整流器的感性輸出阻抗不匹配。

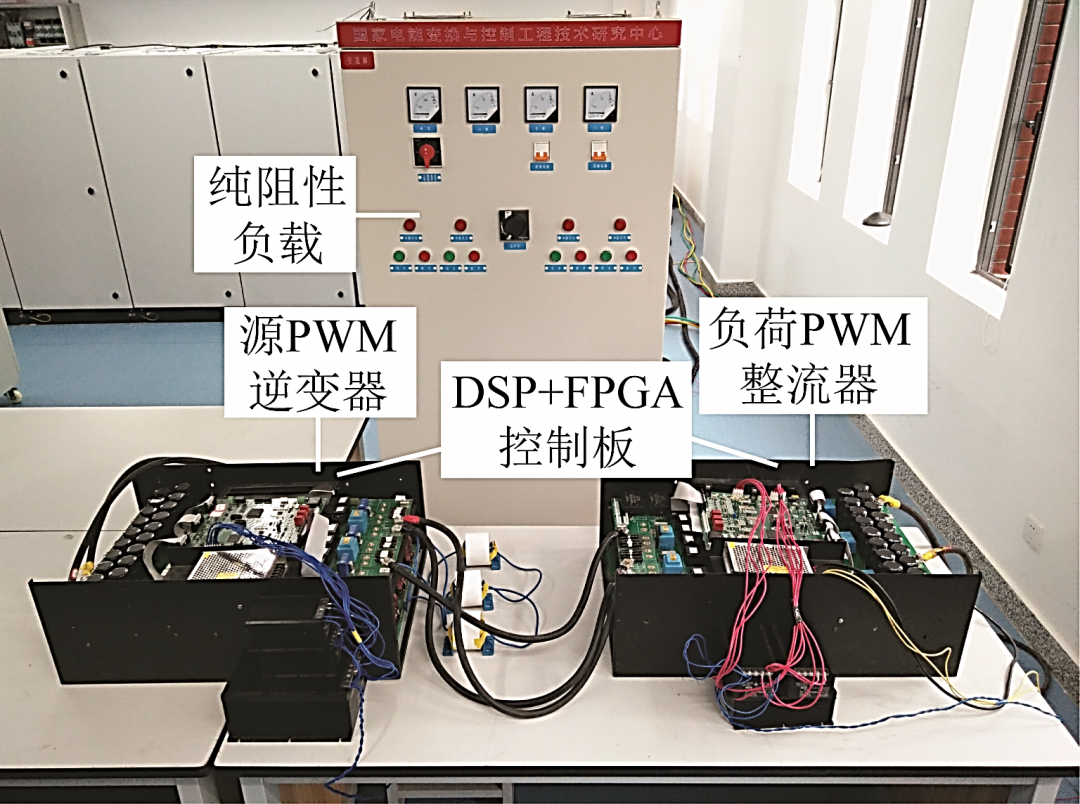

圖2 源PWM逆變器帶負荷PWM整流器實驗平臺

研究人員認為：

• 1）源PWM逆變器由于無鎖相環存在，其輸出阻抗不受穩定運行工作點的影響；而負荷PWM整流器由于存在鎖相環這個非線性環節，其輸入正、負序阻抗受穩定運行工作點的影響。
• 2）當采用傳統雙閉環控制時，源PWM逆變器帶不同功率電阻負荷時都能穩定運行，但當接負荷PWM整流器時就會發生高頻振蕩問題。
• 3）孤島微電網系統發生高頻振蕩的本質原因?yàn)椋涸诟哳l處，源PWM逆變器的正、負序輸出阻抗均具有負電阻值容性阻抗特性，負荷PWM整流器的輸入正、負序阻抗都呈感性，兩者交互時，會發生串聯諧振，而此時孤島微電網整體阻尼小于零，整個系統將發生串聯高頻振蕩。

對此，在傳統的雙環控制策略的基礎上，研究人員提出了源PWM逆變器的阻抗重構控制。該控制方法分別提高了源PWM逆變器的輸出正、負序阻抗在高頻處的相位，使得源PWM逆變器與負荷PWM整流器的正、負阻抗相交點的相位差都遠大于-180°，本質上增加了孤島微電網系統的阻尼，可有效抑制孤島微電網系統高頻振蕩。

以上研究成果發表在2020年第7期《電工技術學報》，論文標題為“孤島微電網序阻抗建模與高頻振蕩抑制”，作者為劉津銘、陳燕東、伍文華、張焜、羅安。
