隨著超高壓和特高壓電網的興建和發展，以及電力負荷變化的日益加劇，新型超（特）高壓可控電抗器的研究和應用得到越來越廣泛的重視和加強?？煽仉娍蛊髟陔娏ο到y(tǒng)中的應用前景和潛力十分廣闊。在超高壓遠距離輸電系統中，可控電抗器能夠起到抑制系統過電壓，提高系統穩定性，增大輸電能力，抑制系統功率振蕩，補償無功并提高功率因數的作用，而且，磁飽和可控電抗器（Magnetically Saturation Controlled Reactor, MSCR）還具有控制靈活、可靠性高、成本較低等顯著特點。因此，磁飽和可控電抗器已經成為超高壓，尤其是特高壓電網的核心技術之一。

有相關學者對MSCR進行了諸多研究，但以往的研究大多針對小型可控電抗器模型，并不能反映超高壓電抗器在電網中真實的工作狀態，并且所研究的可控電抗器電路和工作狀態復雜，控制方式繁瑣，工作繞組中諧波較為嚴重。

沈陽工業大學、特變電工沈陽變壓器集團的研究人員，基于一臺產品級的800kV超高壓（Extra- High Voltage, EHV）MSCR，對其工作機理和諧波特性進行理論分析；結合實際掛網運行，采取在取能線圈與控制系統之間配置低壓5次、7次濾波器的諧波抑制方法對網側繞組諧波加以抑制，并進行了試驗驗證；最后對其控制特性和容量階躍調節進行測量，其控制特性呈現近似線性，并且能夠?qū)崿F(xiàn)全容量范圍快速階躍調節。

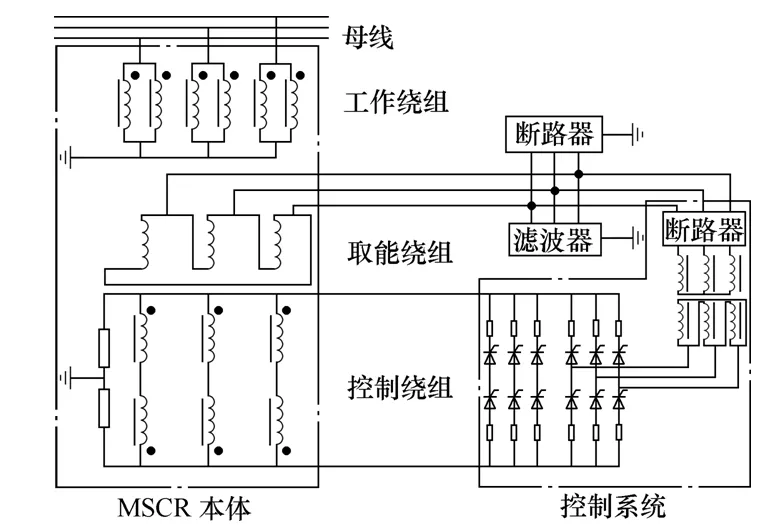

圖1 800kV超高壓MSCR接線原理

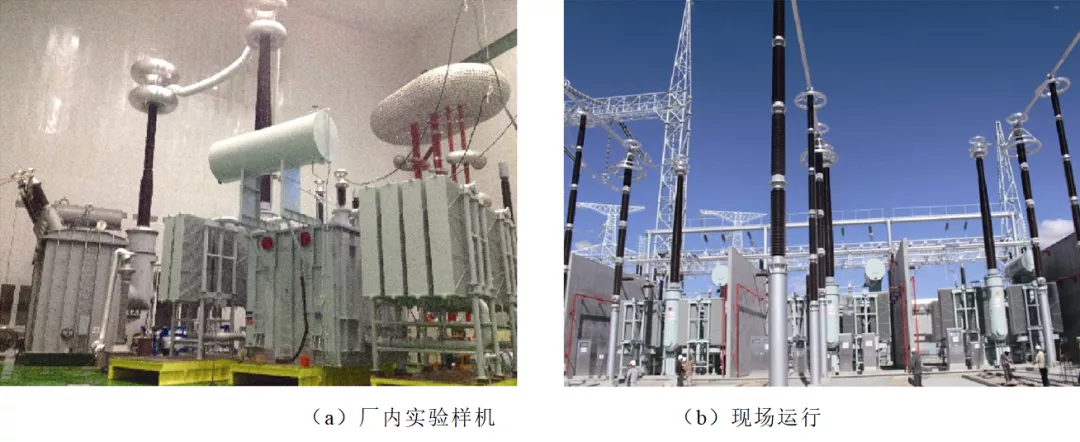

圖2 800kV MSCR實驗系統

研究人員最后總結指出：

• 1）MSCR在額定工況范圍內，其控制特性呈線性變化，證明MSCR具有優越的控制特性。
• 2）MSCR采用自取能控制系統，既可以使3k次諧波得到有效抑制，又可以解決在特殊應用場合取能困難的問題。
• 3）在75%的階躍中，MSCR上升階躍時間為1.639s，下降階躍時間為0.971s，容量階躍調節反應靈敏，調節迅速。
• 4）MSCR網側繞組內幾乎不含偶次和3k次諧波，在低容量范圍內調節時，網側繞組5次和7次諧波均呈“M”形波動。同時，在MSCR取能線圈和控制系統之間配置5次和7次濾波器后，網側電流5次、7次諧波得到有效抑制，5次諧波最大含量0.49%，7次諧波最大含量0.25%，3次諧波有所放大，最大含量為1.23%，符合入網要求。

綜上，800kV超高壓MSCR具有容量大、調節連續方便、諧波含量小的性能特點，為我國超高壓電網的電壓調節和無功控制提供了有效的技術手段，并且為1100kV特高壓MSCR的研制和掛網運行提供了寶貴的經驗。

以上研究成果發表在2020年《電工技術學報》增刊1，論文標題為“800kV超高壓磁飽和可控電抗器的動態特性分析及諧波抑制”，作者為王青朋、白保東、陳德志、安振。
