為應對能源枯竭以及環境惡化問題，分布式發電（Distributed Generation, DG）技術成為智能電網的發展方向。大量DG并入配電網，在提高清潔能源比例的同時，也會帶來電壓質量、系統穩定性等方面的問題。主動配電網（Active Distribution Network, ADN）技術可適應分布式電源接入配電網的發展趨勢，通過靈活調節網絡拓?fù)?、主動?yōu)化控制無功補償裝置，ADN可達到改善系統無功電壓水平的目的。

由于DG出力的隨機性，加劇了ADN電壓波動，使得系統的無功電壓特性變得越來越復雜，呈現出變量多、維度高、范圍廣等特點。為了靈活控制系統電壓、提升電能質量、降低電能損耗，亟待研究適用于ADN的電壓控制策略。

目前，關于ADN電壓調節策略研究主要有以下四種：

• ①采用具有無功調節能力的DG進行調壓，由于DG輸出有功會在配電網線路產生電壓損耗，因此通過削減DG的有功輸出可達到調壓目的；
• ②利用饋線自動調壓器（Step Voltage Regulator, SVR）及投切電容器（Shunt Capacitor, SC）進行調壓，該類補償器可有效提高電網電壓穩定性、補償不平衡負荷、抑制母線電壓閃變，但響應速度和調節速度較慢；
• ③采用有載調壓變壓器（On-Load Tap Changer, OLTC），由于OLTC的可不斷電操作以及設計簡單特性，使其成為了配電網穩態電壓調節領域最常用的調節方法。但是OLTC分接頭調壓不適用于長距離輻射狀配電網調壓，且動態響應能力差，需DG和OLTC協調控制；
• ④線路管理調壓，由于配電網線路電壓損耗與線路阻抗關系非常大，因此可通過對配電網線路改造來提升電壓質量，但該方法改造范圍廣、成本高。

微電網可有效協調分布式電源，增強ADN的互動性、可控性和可靠性，進而提升電力系統的綜合能效。隨著ADN中微電網數量的增長，微電網可操作性越來越強，為ADN調壓提供了新的途徑。如何保證系統動態能量平衡和提升電壓質量仍然亟待研究。

目前，ADN中的微電網運行主要考慮自身能量平衡，通過變流器并網，以保證微電網的電壓頻率穩定。微電網中雙向變流器的運行控制方法主要有P-Q控制、V-F控制及下垂控制，P-Q控制是指微電網控制DG單元輸出的有功功率與無功功率與其參考功率相等；V-F控制是指DG單元維持輸出的電壓與頻率不變，而輸出的有功和無功功率由負荷決定；下垂控制適用于多機組網運行的微電網變流器，可以自動實現有功與無功功率的精準分配。

當前，鮮有文獻研究微電網對ADN主動電壓支撐，而事實上，隨著變流器的容量逐漸增大，ADN為更好地利用微電網主動電壓支撐能力提供了可能。

為了提升系統電壓穩定性，本文提出了一種微電網參與的ADN電壓分區與自動控制策略。首先基于電壓靈敏度指標對ADN節點進行聚類分區，分區后，微電網應能滿足所屬區域的無功補償需求，且不影響其他區的節點電壓水平，實現較好的區域無功補償。當配電網內無功潮流波動引起網絡節點電壓變化時，自動電壓控制系統（Automatic Voltage Control, AVC）通過監視電壓的變化，控制微電網進行無功出力以平抑電壓波動。

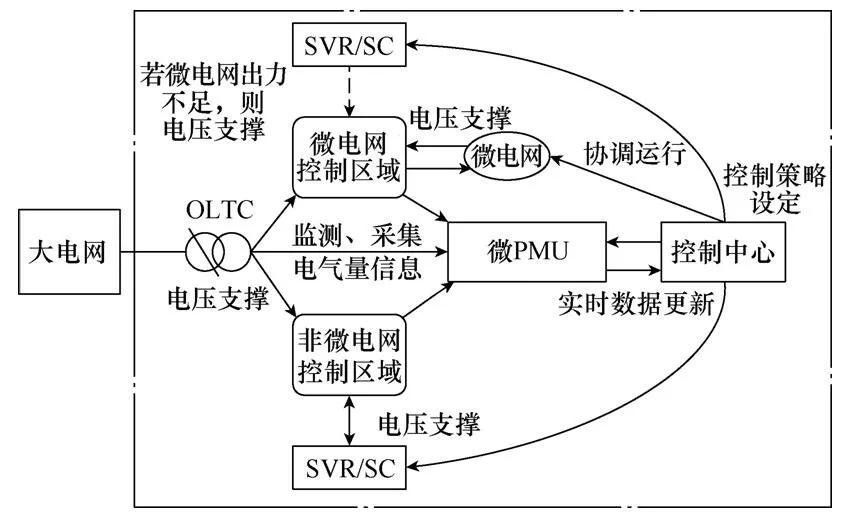

圖4 考慮微電網參與的AVC系統

圖5 基于實時分區的AVC系統流程

圖6 IEEE 33節點系統圖

結論

本文提出一種考慮微電網無功出力的ADN分區自動電壓控制策略，該策略基于V-Q靈敏度和聚類分析方法，并通過DIgSILENT/PowerFactory仿真平臺進行驗證。仿真結果表明，分區后的微電網能滿足該區的無功補償需求，且不影響其他區的節點電壓水平，可實現較好的區域無功補償水平，提升系統的穩定性。

本文為含微電網的ADN電壓控制提供了新的思路，所提策略可優化微電網調度以及協調傳統無功補償裝置的運行，實現有效的ADN自動電壓控制，提升電網的安全穩定運行水平。
