近年來研究表明，電網大面積停電和連鎖故障的發生與繼電保護裝置的誤拒動有密切關系，其中70%的大面積停電與保護誤動有關。因此，對繼電保護定值進行在線校核使之滿足動作選擇性和靈敏性的要求顯得非常必要。然而對于規模龐大、運行方式變化的現代互聯電網，按照傳統的校核方法難以實現短時間內對所有保護進行在線校核。因此，實現保護定值按照保護重要度順序校核是解決該問題的關鍵。

• 有學者提出了繼電保護定值在線校核的概念并對在線校核系統相關問題進行了詳細探討。
• 有學者利用事件樹分析法和風險理論量化了保護誤拒動的風險后果進而定義了保護重要度指標，并以此實現保護定值在線順序校核，但其指標計算繁雜，且計算量大。
• 有學者將支路和兩端保護作為一個整體，用其辨識出的支路重要度作為保護重要度指標，對保護的關鍵程度有一定的辨識效果，但未計及節點對保護脆弱性的影響，而同一支路的兩端節點在系統的重要度有差異，故存在一定的局限性。
• 有學者提出一種含STATCOM線路的保護裝置重要度判定方法，但并沒有考慮電網的實際運行狀態。

鑒于有關學者研究方法的不足，本文所提方法在辨識了支路重要度的基礎上引入衡量節點重要度的指標，計及了節點對保護脆弱性的影響，從而有效地區分了同一支路兩端保護重要度的差異性，并以保護重要度為指標實現了保護定值在線順序校核。

首先，在有功潮流介數的基礎上，引入信息熵的概念以克服有功潮流介數忽略支路功率具有方向性的問題，從而得到改進有功潮流介數；然后考慮到各繼電保護裝置所屬支路和節點的重要度不同，即保護的重要度不同，提出了將保護所屬支路和節點的改進有功潮流介數之和作為衡量保護重要度的指標，該指標不僅反映了保護所處網絡拓?fù)浣Y(jié)構的關鍵程度，而且還考慮了電網的實際運行狀態，物理背景更符合電力系統實際情況。

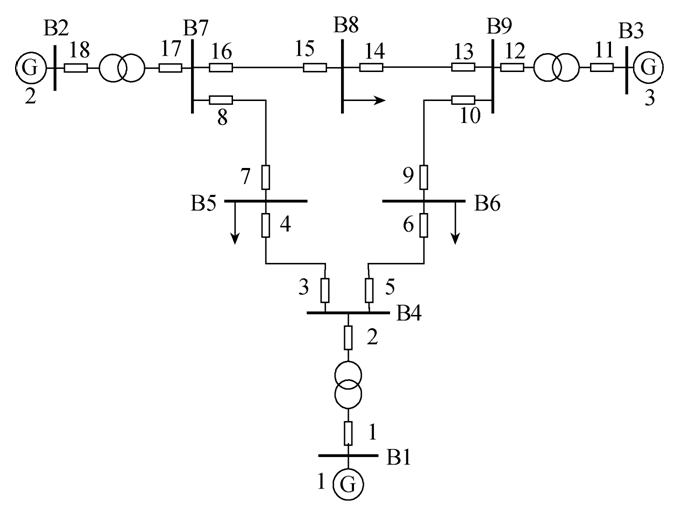

圖1 IEEE 3機9節點系統

結論

本文提出了基于改進有功潮流介數評估保護裝置重要度的繼電保護在線校核的新方法。該方法考慮了支路拓?fù)渲匾?、支路運行狀態以及節點重要度對保護重要度的影響，從而得出了保護重要度指標。通過支路和保護重要度指標，可有效地辨識出電網的薄弱環節并實現繼電保護定值有序校核，提高了繼電保護定值在線校核的效率，對電力系統安全穩定運行有重要意義。
